数字逻辑电路：锁存器与触发器

先用现代数字设计视角建立清晰主线，再把教材中的写法放回这套框架中解释。

总体框架

flowchart TD
 A[1 bit 存储单元] --> B[按更新时间分类]
 A --> C[按状态转移功能分类]
 A --> D[按内部结构分类]

 B --> B1[Latch: 电平敏感]
 B --> B2[Flip-Flop: 边沿敏感]

 C --> C1[SR]
 C --> C2[D]
 C --> C3[JK]
 C --> C4[T]

 D --> D1[交叉耦合门]
 D --> D2[门控锁存器]
 D --> D3[主从结构]
 D --> D4[脉冲锁存结构]

分类维度	关注的问题	典型分类
更新时间	什么时候允许状态变化？	电平敏感、边沿敏感
状态功能	下一状态 $Q^+$ 怎么算？	SR、D、JK、T
内部结构	电路怎么搭出来？	基本锁存器、门控锁存器、主从结构、脉冲结构

---

第一部分：分类方式

2. Latch 和 Flip-Flop

名称	中文常用名	敏感方式	行为
latch	锁存器	电平敏感	使能有效期间，输入可能影响输出
flip-flop	触发器	边沿敏感	只在时钟边沿采样输入

3. 电平敏感和边沿敏感

类型	有效时间	输入什么时候影响输出	典型器件
电平敏感	一整个高电平或低电平期间	有效电平期间都可能影响输出	D latch、SR latch
边沿敏感	上升沿或下降沿附近	只在边沿采样一次	D flip-flop、JK flip-flop、T flip-flop

示意图：

电平敏感 latch：

EN: ___--------___
 ↑↑↑↑
 这整段时间透明


边沿敏感 flip-flop：

CLK: ___----____
 ↑
 只在这里采样

4. 功能分类：SR、D、JK、T

这些名字描述的是：

Q 的下一状态 Q⁺ 如何由输入和当前 Q 决定

类型	输入	主要功能	核心方程
SR	S、R	置位、复位、保持	$Q^+ = S + \overline{R}Q$
D	D	直接装入数据	$Q^+ = D$
JK	J、K	保持、置位、复位、翻转	$Q^+ = J\overline{Q} + \overline{K}Q$
T	T	保持、翻转	$Q^+ = T \oplus Q$

---

第二部分：各种器件详解

5. SR 锁存器

5.1 名字含义

符号	英文	含义
S	Set	置 1
R	Reset	置 0

SR 锁存器是最基础的 1 bit 存储结构。

5.2 功能表

默认讨论高电平有效 SR 锁存器：

S	R	$Q^+$	功能
0	0	$Q$	保持
0	1	0	复位
1	0	1	置位
1	1	非法	禁止

5.3 特性方程

$$Q^+ = S + \overline{R}Q$$

附加条件：

$$SR = 0$$

也就是：

S 和 R 不能同时为 1

---

5.4 结构示意

以高电平有效 NOR 型 SR 锁存器为例：

 ┌─────┐
 R ────▶│ NOR │──── Q
 └──┬──┘
 │
 │ feedback
 ▼
 ┌─────┐
 S ────▶│ NOR │──── Q'
 └─────┘

SR latch = 两个互相反馈的逻辑门

6. 门控 SR 锁存器

普通 SR 锁存器会随时响应输入。 为了控制它什么时候响应，需要加入使能信号 $EN$。

6.1 结构关系

$$S' = EN \cdot S$$ $$R' = EN \cdot R$$

示意图：

S ──┬── AND ── S'
EN ─┘

R ──┬── AND ── R'
EN ─┘

S', R' 再进入 SR latch

---

6.2 功能表

EN	S	R	$Q^+$	功能
0	x	x	$Q$	保持
1	0	0	$Q$	保持
1	0	1	0	复位
1	1	0	1	置位
1	1	1	非法	禁止

6.3 重点

项目	内容
类型	latch
敏感方式	电平敏感
本质	SR latch 外面加 EN 控制
问题	仍然有 $S=R=1$ 的非法输入
教材中可能叫法	门控 SR 锁存器、电平触发 SR 触发器

7. D 锁存器

D 锁存器的想法是：只给一个数据输入 $D$，避免 SR 的非法状态。

7.1 从 SR 得到 D

令：

$$S = D$$ $$R = \overline{D}$$

于是：

D	S	R	$Q^+$
0	0	1	0
1	1	0	1

这样永远不会出现：

$$S=R=1$$

所以 D 锁存器消除了 SR 锁存器的非法输入。

7.2 重点

项目	内容
类型	latch
敏感方式	电平敏感
输入	D、EN
解决的问题	消除了 SR 的非法输入
行为	EN 有效期间，Q 可能跟随 D
教材中可能叫法	D 锁存器、电平触发 D 触发器

8. D 触发器

D flip-flop 是现代数字电路中最常用的触发器。

8.1 D latch 和 D flip-flop 对比

器件	更新时间	方程	关键区别
D latch	EN 有效电平期间	$Q^+ = D$	电平敏感
D flip-flop	CLK 边沿	$Q^+ = D$	边沿敏感

注意：

它们的状态功能都可以写成 Q⁺ = D，
区别主要是"什么时候装入 D"。

8.2 正边沿 D 触发器

时刻	行为
非上升沿	Q 保持
CLK 上升沿	Q 采样 D

可以写成：

$$Q^+ = D$$

但要补充条件：

只在 CLK 上升沿更新

8.3 主从结构理解

D flip-flop 可以概念性地理解为两个 D latch 串联：

D → Master latch → Slave latch → Q

 ┌────────────┐ ┌────────────┐
D ────▶ │ Master │ ───▶ │ Slave │ ───▶ Q
 │ D latch │ │ D latch │
 └────────────┘ └────────────┘
 ▲ ▲
 │ │
 CLK CLK'

一种典型过程：

CLK	Master latch	Slave latch	Q
1	打开，接收 D	关闭，保持	不变
0	关闭，保持	打开，更新	改变

从外面看，Q 只在时钟翻转附近更新，因此表现为边沿触发。

9. JK 触发器

JK 可以看成改良版 SR。

SR 的问题是：

S = R = 1 非法

JK 的改进是：

J = K = 1 时规定为翻转

9.1 功能表

J	K	$Q^+$	功能
0	0	$Q$	保持
0	1	0	复位
1	0	1	置位
1	1	$\overline{Q}$	翻转

9.2 特性方程

$$Q^+ = J\overline{Q} + \overline{K}Q$$

9.3 重点

项目	内容
类型	flip-flop
敏感方式	通常作为边沿敏感或脉冲 / 主从结构来讨论
优点	功能最全
功能	保持、置位、复位、翻转
教学意义	很适合讲触发器之间的转换
工程地位	现代 RTL 中不如 D flip-flop 常用

10. T 触发器

T 是 Toggle，意思是翻转。

10.1 功能表

T	$Q^+$	功能
0	$Q$	保持
1	$\overline{Q}$	翻转

---

10.2 特性方程

$$Q^+ = T \oplus Q$$

也可以写成：

$$Q^+ = \overline{T}Q + T\overline{Q}$$

10.3 重点

项目	内容
类型	flip-flop
输入	T
功能	控制是否翻转
常见用途	计数器、分频器

---

第三部分：教材中的分类放到这套框架中

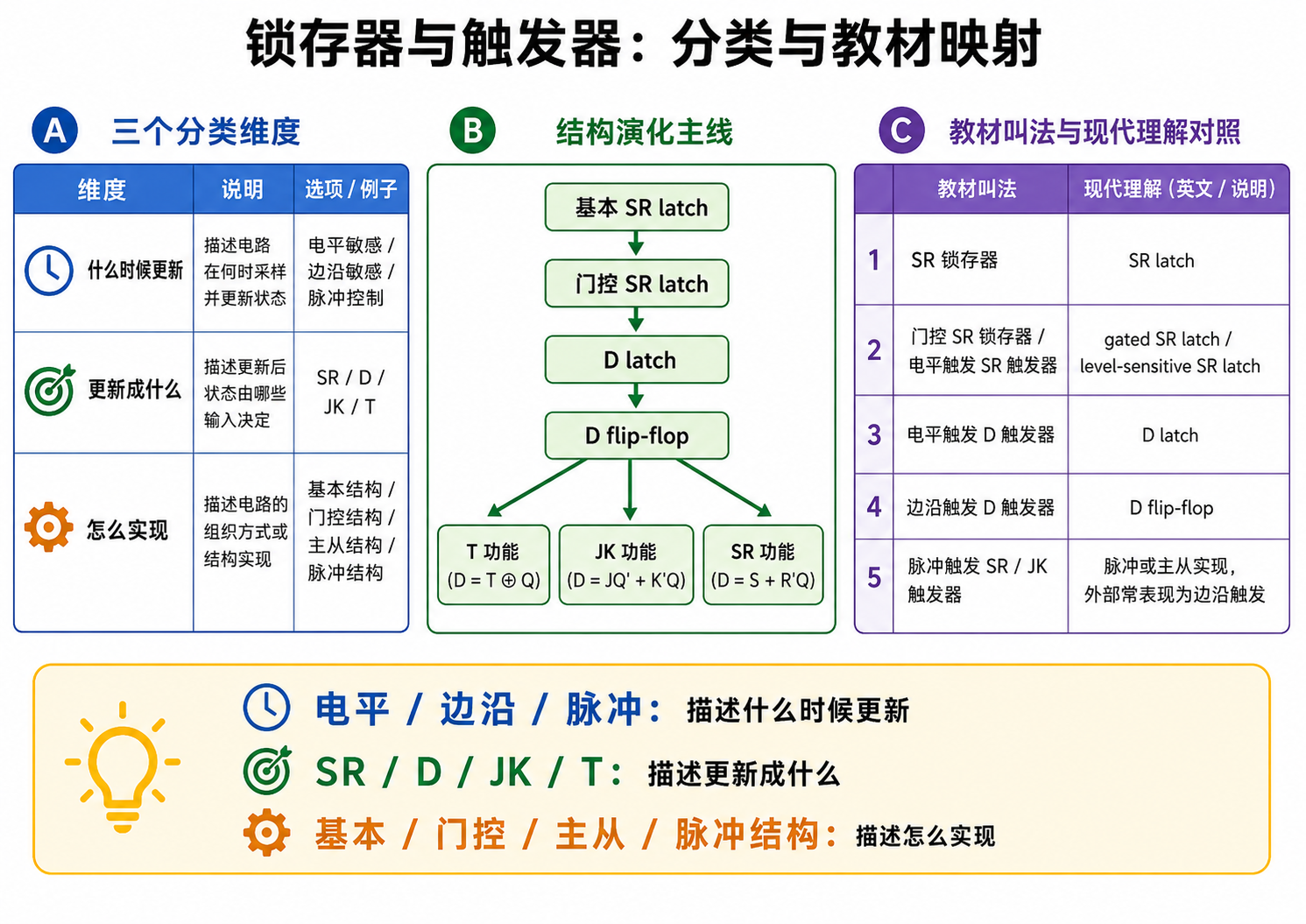

11. 三个分类维度的关系

教材同时混用了三个分类维度，造成了很多困惑。这一节把它们的关系理清楚。

11.1 三个维度分别是什么

维度	回答的问题	典型分类
触发方式	什么时候允许状态变化？	电平触发、边沿触发、脉冲触发
逻辑功能	下一状态 $Q^+$ 怎么算？	SR、D、JK、T
内部结构	电路怎么实现？	基本锁存器、门控锁存器、主从结构、脉冲结构

11.2 为什么教材会造成困惑

教材的讲法是：

1. 先讲最基础结构：SR 锁存器
2. 再按触发方式讲：电平触发、边沿触发、脉冲触发
3. 又按逻辑功能讲：SR、JK、T、D

于是会造成一种错觉：

电平触发下面有 SR 和 D；
边沿触发下面只有 D；
脉冲触发下面有 SR 和 JK；
逻辑功能下面又有 SR、JK、T、D。

但正确理解应该是：

• 电平 / 边沿 / 脉冲 是什么时候更新
• SR / D / JK / T 是更新成什么
• 门控 / 主从 / 脉冲结构 是怎么实现

这三个维度是互相独立的，可以自由组合。

11.3 更清晰的二维整理方式

把”触发方式”和”逻辑功能”分开排成二维表：

逻辑功能 \ 控制方式	电平敏感 latch	边沿敏感 flip-flop	脉冲 / 主从实现
SR	SR latch、gated SR latch	edge-triggered SR FF	pulse / master-slave SR FF
D	D latch	D FF	pulse D structure
JK	JK latch 较少强调	edge-triggered JK FF	pulse / master-slave JK FF
T	T latch 较少强调	T FF	pulse / master-slave T FF

这个表最重要。它说明：

SR、D、JK、T 可以和不同控制方式组合。 教材只是选了一部分典型器件来讲，不代表其他组合不存在。

12. 教材叫法与现代视角对照表

教材中的说法	现代视角下更推荐的理解	说明
SR 锁存器	SR latch	最基础的双稳态存储结构
门控 SR 锁存器	gated SR latch	SR latch 外面加 EN 控制
电平触发的 SR 触发器	level-sensitive SR latch	传统教材把它叫”触发器”，现代更倾向叫 latch
电平触发的 D 触发器	D latch	EN / CLK 有效电平期间透明
边沿触发的 D 触发器	D flip-flop	只在时钟边沿采样 D
脉冲触发的 SR 触发器	pulse-triggered / master-slave SR flip-flop	内部可能用主从或脉冲方式，外部效果接近边沿触发
脉冲触发的 JK 触发器	pulse-triggered / master-slave JK flip-flop	教材常用 JK 讲脉冲 / 主从，因为 JK 功能更全
按逻辑功能分 SR、JK、T、D	SR、JK、T、D 是状态转移功能分类	和电平 / 边沿 / 脉冲不是同一维度

---

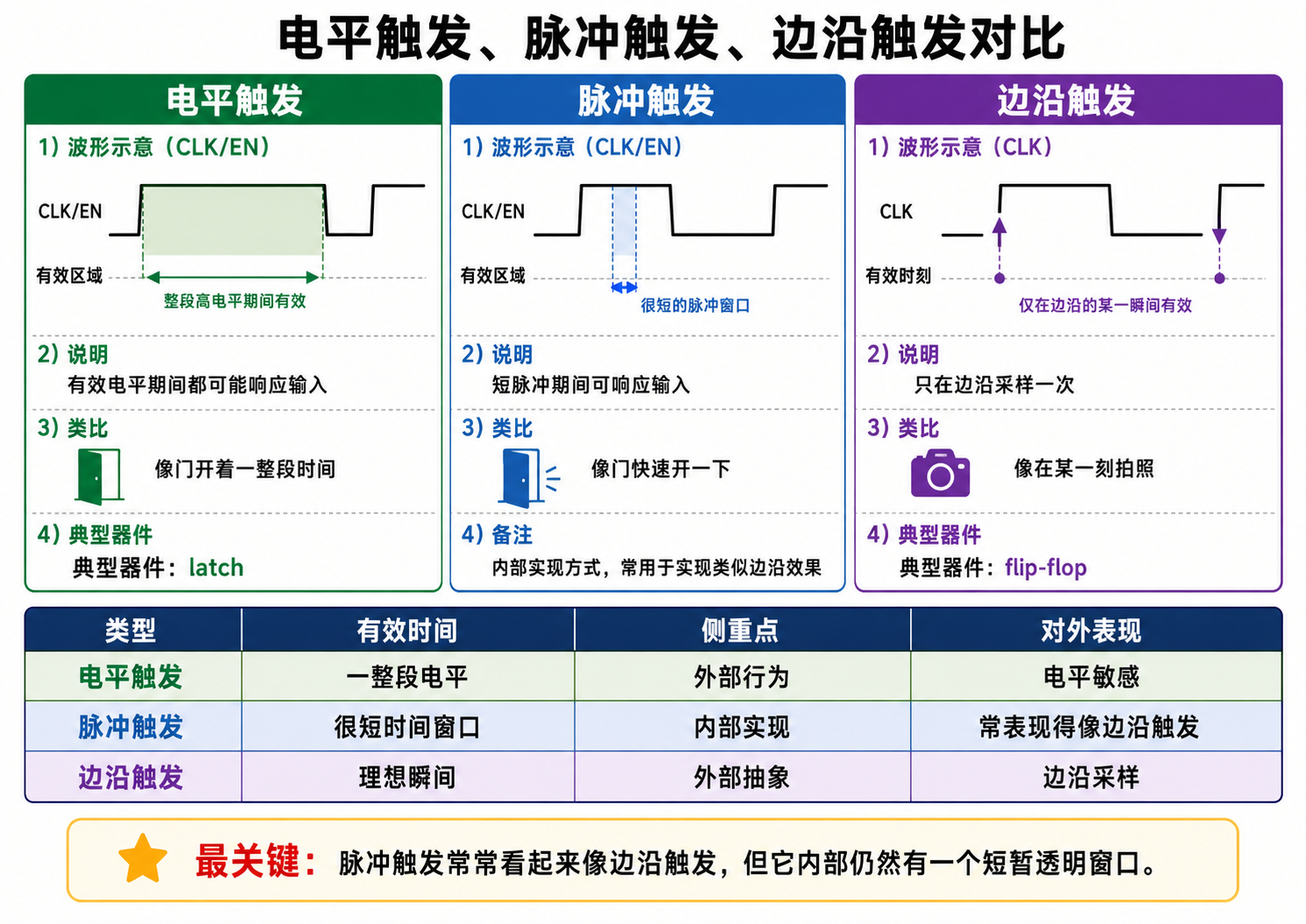

13. 脉冲触发和边沿触发的关系

类型	本质	有效时间	你可以怎么想
电平触发	门打开一整段电平时间	较长	门开着，输入能进来
脉冲触发	门只打开一个很窄的时间窗口	很短一段时间	门快速开一下又关上
边沿触发	理想化为只在边沿采样一次	一个时刻	拍一张照片

第四部分：互相转化

14. 从 SR latch 演化出其他器件

flowchart TD
 A[基本 SR latch] --> B[门控 SR latch]
 B --> C[D latch]
 C --> D[D flip-flop]

 D --> E[D = T ⊕ Q<br/>T 功能]
 D --> F[D = JQ' + K'Q<br/>JK 功能]
 D --> G[D = S + R'Q<br/>SR 功能]

文字版：

SR latch
→ gated SR latch
→ D latch
→ D flip-flop
→ 用 D flip-flop + 组合逻辑实现 SR / JK / T

15. 用 JK 触发器变成其他触发器

JK 功能最全，所以可以通过约束输入变成 SR、D、T。

15.1 JK 变 SR

令：

$$J = S$$ $$K = R$$

注意：用 JK 模拟 SR 时，必须禁止 S = R = 1

15.2 JK 变 D

D 触发器要求：

D = 0 → Q⁺ = 0
D = 1 → Q⁺ = 1

JK 中：

置 0：J = 0, K = 1
置 1：J = 1, K = 0

所以令：

$$J = D$$ $$K = \overline{D}$$

15.3 JK 变 T

T 触发器要求：

T = 0：保持
T = 1：翻转

JK 中：

J = K = 0：保持
J = K = 1：翻转

所以令：

$$J = K = T$$

15.4 JK 转换总表

目标器件	JK 输入连接方式	注意
SR	$J=S,\ K=R$	禁止 $S=R=1$
D	$J=D,\ K=\overline{D}$	无非法状态
T	$J=K=T$	T=1 时翻转

16. 用 D 触发器实现其他功能

现代工程里更常用这种思路：

D flip-flop + 组合逻辑 = 其他触发器功能

因为 D flip-flop 本身满足：

$$Q^+ = D$$

所以只要把目标触发器的 $Q^+$ 接到 D 输入即可。

16.1 D 实现 SR

SR 需要：

$$Q^+ = S + \overline{R}Q$$

所以令：

$$D = S + \overline{R}Q$$

并且仍然要求：

$$SR = 0$$

16.2 D 实现 JK

JK 需要：

$$Q^+ = J\overline{Q} + \overline{K}Q$$

所以令：

$$D = J\overline{Q} + \overline{K}Q$$

16.3 D 实现 T

T 需要：

$$Q^+ = T \oplus Q$$

所以令：

$$D = T \oplus Q$$

结构示意：

 ┌───────┐
T ─────▶│ XOR │──── D ───▶ DFF ───▶ Q
Q ─────▶│ │ │
 └───────┘ │
 ▲ │
 └─────────────────┘

16.4 D 实现其他触发器总表

目标功能	目标方程	D 输入接什么
D	$Q^+ = D$	$D$
SR	$Q^+ = S + \overline{R}Q$	$S + \overline{R}Q$
JK	$Q^+ = J\overline{Q} + \overline{K}Q$	$J\overline{Q} + \overline{K}Q$
T	$Q^+ = T \oplus Q$	$T \oplus Q$

---

第五部分：总表整理

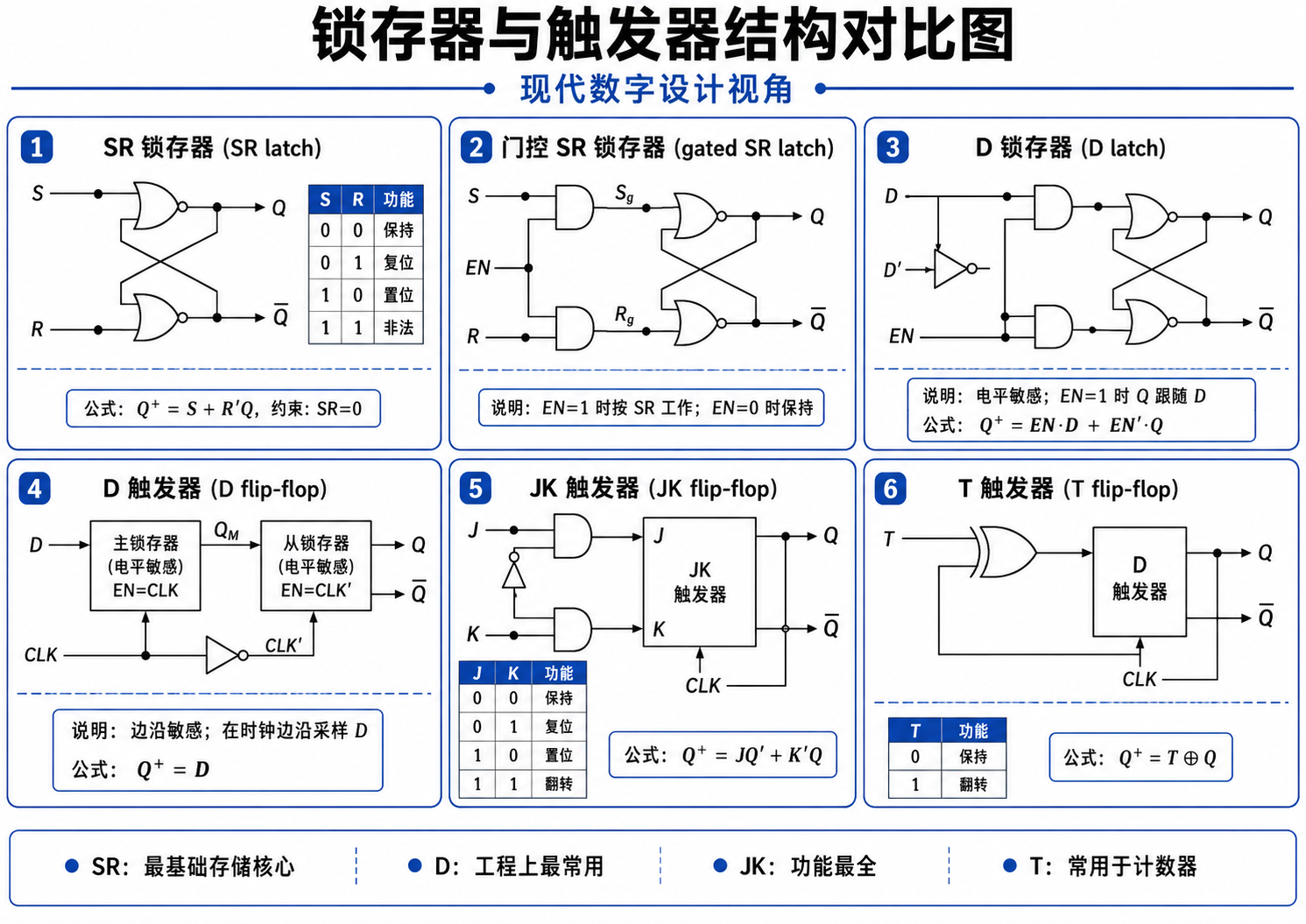

17. 器件对比总表

器件	类型	敏感方式	输入	特性方程	主要用途
SR latch	锁存器	直接反馈 / 电平敏感	S、R	$Q^+ = S+\overline{R}Q$	基础存储
gated SR latch	锁存器	EN 电平敏感	S、R、EN	EN=1 时按 SR 工作	可控 SR 存储
D latch	锁存器	EN 电平敏感	D、EN	$Q^+=EN\cdot D+\overline{EN}\cdot Q$	电平透明存储
D flip-flop	触发器	边沿敏感	D、CLK	$Q^+=D$	寄存器
JK flip-flop	触发器	边沿敏感 / 脉冲实现	J、K、CLK	$Q^+=J\overline{Q}+\overline{K}Q$	功能转换
T flip-flop	触发器	边沿敏感	T、CLK	$Q^+=T\oplus Q$	计数器、分频器

18. 名字含义总表

名称	英文	名字含义	核心想法
SR	Set-Reset	置位 / 复位	直接控制 Q 置 1 或置 0
D	Data	数据	把 D 存进去
JK	J-K	改良版 SR	$J=K=1$ 时翻转
T	Toggle	翻转	控制是否翻转
latch	Latch	锁住、扣住	电平有效期间透明
flip-flop	Flip-Flop	状态翻转器件	边沿采样并保持

19. 方程总表

器件	特性方程	约束
SR	$Q^+ = S + \overline{R}Q$	$SR=0$
D	$Q^+ = D$	无
JK	$Q^+ = J\overline{Q} + \overline{K}Q$	无
T	$Q^+ = T \oplus Q$	无
D latch	$Q^+ = EN\cdot D+\overline{EN}\cdot Q$	无
gated SR latch	EN=1 时：$Q^+ = S+\overline{R}Q$	$SR=0$
