F3 数字逻辑电路基础（下）

2026/5/13

整数的机器级表示

无符号数和有符号数

无符号二进制整数（无符号数）：每一个二进制位都代表真值的大小，最小为0，最大为 $2^{n}-1$

有符号二进制整数（有符号数）：通过1位来编码整数的符号位，剩下用于编码整数的绝对值

原码(sign-and-magnitude)

这是人类最喜欢的表示法，给数字贴个符号标签。

长相： [符号位] [绝对值]
+7 = 0000 0111
-7 = 1000 0111 (只是把最高位改成 1)
RCA 闯关测试：
✅ 正 + 正： 7 + 34。结果正确。
❌ 负 + 负： -7 + (-34)。RCA 算出来是 -41 吗？不，它把符号位也当数字加了，结果错乱。
❌ 正 + 负： 7 + (-7)。RCA 算出来是 -14 (1000 1110)，而不是 0。

☠️ 致命缺陷

想象一个时钟，指针顺时针转应该是 $+1$ 。

断层陷阱： 在 0000 (+0) 和 1000 (-0) 之间有个大坑。
逆行灾难：

我们希望：(-4) + 1 = (-3) （数值变大）。
原码实际：(-4) 是 1100，加 1 变成 1101 (-5)。数值反而变小了！
结论：原码的负数半圆，是逆着长的。

为了计算原码加法, 电路上还需要设计一个减法器, 然后根据两数符号和绝对值的情况, 选择出正确的处理结果

IC 工程师评价： 垃圾设计。如果用原码，我得先判断符号，再比较绝对值大小，再决定是用加法器还是减法器。硬件成本太高，Pass！

反码(one’s complement)

为了解决原码”负数逆行”的问题，工程师想到了按位取反。

长相： 正数不变，负数全部取反。
+7 = 0000 0111
-7 = 1111 1000
RCA 闯关测试：
✅ 正 + 正： 通过。
✅ 方向修正： 现在 (-4) + 1 确实等于 (-3) 了。负数部分也是顺时针增长的。
❌ 跨越 0 点失败：
7 + (-7)。RCA 算出来是 1111 1111。这是啥？这是 -0。
更离谱的是：如果你算 7 + (-0)，结果会变成 6。凭空少了一个 1！

☠️ 致命缺陷

-0 的幽灵： 这种编码里有两个 0：0000 0000 (+0) 和 1111 1111 (-0)。
数学意义不连续： 在时钟上，从 -0 到 +0 还是有个断层。每次跨越这个断层，计算结果就会少 1。

IC 工程师评价： 还要我设计电路去处理那个讨厌的 -0？还要做”循环进位”来补那个丢失的 1？麻烦，Pass！

补码(two’s complement)

想象一个挂钟。现在是 12 点。

如果你想把指针拨到 11 点，你可以逆时针拨 1 格（做减法：12 - 1）。

有没有办法通过顺时针拨动，也能指到 11 点？

答案： 顺时针拨 11 格！（12 + 11 = 23，在 12 小时制的钟面上，23 就是 11）。
顿悟时刻： 在有限的模数系统（Modulus）里，减去一个数 = 加上这个数的”补数”。
减 1 = 加 11（模 12）。
在这个意义上，-1 就是 11。
长相： 负数 = 反码 + 1。
+7 = 0000 0111
-7 = 1111 1001

Q：为什么是取反加一？

溢出

补码加法的溢出

补码也存在编码连续但真值不连续的边界

即最大数0b0111...111和最小数0b1000...000

溢出：计算结果超过编码表示范围

为了检查加法计算的结果是否符合数学意义，电路需要检测是否发生溢出

比较维度	进位 (Carry)	溢出 (Overflow)
关注者	无符号数 (Unsigned)	有符号数 (Signed)
含义	”桶装不下了"	"符号变错了”
硬件信号	最高位的 Carry Out	最高位进位入 $\oplus$ 进位出
典型例子	255 + 1 = 0 (进位了)	127 + 1 = -128 (溢出了)
RISC-V指令	`add`, `sub` (也会产生，但不一定报警)	`add`, `sub` (忽略); `addw` (可能会报)

溢出检测

跨越不连续边界分为两种情况：

在正数部分往顺时针方向拨动指针, 跨越到负数部分（两个正数相加，结果为负数）
在负数部分往逆时针方向拨动指针, 跨越到正数部分（两个负数相加，结果为正数）

方法一：符号位判别法 (双符号位逻辑)

这是最符合人类直觉的判断方法。 核心逻辑：只有”正+正”或”负+负”才可能溢出。“正+负”永远不会溢出。

如果满足以下条件，就是溢出：

输入同号： $A$ 和 $B$ 的符号位相同。
结果异号：结果 $S$ 的符号位与 $A$ (或 $B$ ) 不同。

逻辑表达式：设 $S_A, S_B, S_S$ 分别为 A, B, Sum 的符号位 (最高位)。 $\text{Overflow} = (S_A \cdot S_B \cdot \overline{S_S}) + (\overline{S_A} \cdot \overline{S_B} \cdot S_S)$

第一项：两个负数相加，变成了正数 (下溢)。
第二项：两个正数相加，变成了负数 (上溢)。

方法二：进位异或法 (单符号位逻辑) —— 工程最常用

这是在硬件电路设计（包括 CPU ALU 设计）中最简单、最常用的方法，因为它不需要去检查整个结果，只需要看最后两个进位信号。

核心逻辑：观察最高位（符号位）全加器的两个进位信号：

$C_{in\_MSB}$ ：进入最高位的进位（即次高位向最高位的进位）。
$C_{out\_MSB}$ ：走出最高位的进位（即最高位向更高位的进位）。

判定公式： $\text{Overflow} = C_{in\_MSB} \oplus C_{out\_MSB}$ (即：如果这两个进位信号不一样，就是溢出)

时序逻辑电路

组合逻辑电路的输出完全由当前输入决定

新需求：如何实现电子表中新的秒数=旧的秒数+1?

通过时序逻辑电路实现可以存储状态的电路

交叉配对反相器(Cross-Coupled Inverters)

交叉配对反相器

1. 核心结构（长什么样？）

由 两个反相器 (NOT Gate) 组成。
连接方式：首尾相连（第一个的输出接第二个的输入，第二个的输出接第一个的输入）。

2. 核心功能（干什么用？）

它是数字电路中 “记忆” 的最小单元。
学术名称：双稳态电路 (Bistable Circuit)。
能力：可以存储 1 bit 的数据（存0或存1）。

3. 运行逻辑（怎么理解？）

关键词：正反馈 (Positive Feedback) / 自锁 (Self-locking)。
逻辑推演：
假设输入是 1 $\to$ 经过第一级变成 0 $\to$ 经过第二级变回 1。
结论：输出 = 输入 ( $Q = Q$ )。信号自己”咬住”了自己，不需要外界维持也能保持状态。

4. 三种状态（考点）

✅ 稳态 1： $Q=1, \bar{Q}=0$ （稳定，锁住信息 “1”）。
✅ 稳态 2： $Q=0, \bar{Q}=1$ （稳定，锁住信息 “0”）。
❌ 亚稳态/非稳态： $Q$ 和 $\bar{Q}$ 同时为 0 或同时为 1。
特点：逻辑上矛盾，实际上极不稳定。现实电路中会因为微小的干扰瞬间”坍缩”回上面两种稳态之一。

SR锁存器

Set（置位） Reset（复位）锁存器，其中S和R用于控制锁存器的状态

R (Reset) 端：连接在 Q 输出的那一侧。

(给 1 就把 Q 变成 0)

S (Set) 端：连接在 $\bar{Q}$ 输出的那一侧。

(给 1 就把 $\bar{Q}$ 变成 0 $\to$ 逼迫 Q 变成 1)

`S`	`R`	`Q`
0	0	保持
0	1	0
1	0	1
1	1	禁止

D锁存器

避免亚稳态

D为输入数据

WE为写使能(Write Enable)

写使能有效时，将D的当前值写入锁存器
写使能无效时，锁存器保持不变

WE	D	S	R	Q
0	0	0	0	保持
0	1	0	0	保持
1	0	0	1	0
1	1	1	0	1

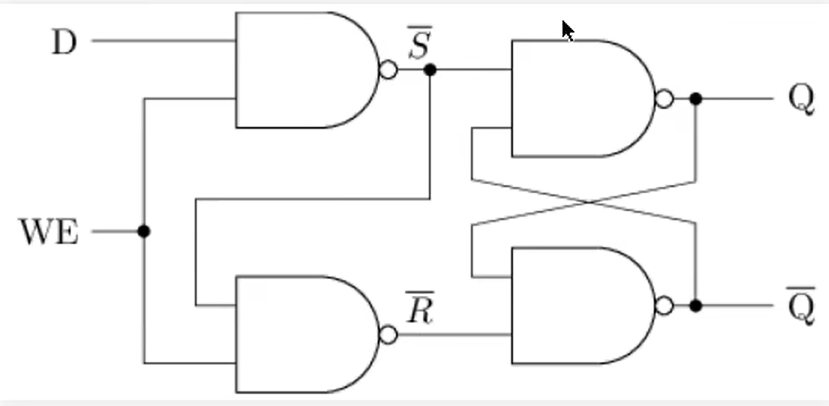

用与非门搭建的D锁存器

与非门D锁存器

面积更小

同步电路

同步 = 步调一致（按照同一个节奏做不同的事）

所有元件的状态变化都对齐在同一个**时间基准（时钟信号的边沿）**上

复杂系统中的同步关系

一个复杂系统包含多个模块，需要考虑如何控制多个模块协同工作

需要正确实现一种同步关系：事件A在事件B之后发生

同步电路=通过全局的时钟信号实现同步关系

时钟信号是如下图所示的脉冲信号, 它在高低电平之间来回翻转, 一次高电平和一次低电平加起来称为一个周期

时钟信号示例
+--- positive edge +--- negative edge
V V
+---+ +---+ +---+ +---+ +---+ +---+ +---+ +---+
|   | |   | |   | |   | |   | |   | |   | |   |
+---+ +---+ +---+ +---+ +---+ +---+ +---+ +---+

从低电平翻转为高电平，称为正边沿(positive edge)或者上升沿
从高电平翻转为低电平，称为负边沿(negative edge)或者下降沿

同步电路的设计=把需要同步的事件划分到不同的周期中，由时钟信号控制这些事件的先后顺序

异步电路

通过模块之间的局部通信信号实现同步关系

同步电路设计简单，电路分析简单，但功耗较高

异步电路无时钟开销，功耗低

仅靠D锁存器无法实现同步电路的特性

WE有效时，输入的变化马上传播到输出

锁存器属于电平触发(level-triggered)的存储元件, 只要输入发生变化, 锁存器就能立即感知, 并将该变化传播到输出端.

主从式D触发器

相比之下, 我们需要一种边沿触发(edge-triggered)的存储元件, 只有信号边沿到来时, 才将输入传播到输出端

D触发器(D Flip-Flop,DFF)

D触发器

一种边沿触发的存储元件

左下方的>表示需要连接时钟信号

主从式D触发器：由两个D锁存器构成，左边为主锁存器，右边为从锁存器

D触发器的工作过程

数据准备阶段.

此时时钟信号clk处于低电平, 故主锁存器的写使能端有效, 数据信号D可从外部进入主锁存器;

但由于从锁存器的写使能端无效, 故数据信号无法传播到从锁存器, 因而整个D触发器的输出端Q保持不变.

采样阶段.

当时钟信号clk的上升沿到来时, 主锁存器的写使能端无效, 数据信号D无法从外部进入主锁存器, D的后续变化将无法对主锁存器造成影响, 从而将时钟信号上升沿到来前的外部数据D”锁”在主锁存器中.

与此同时, 从锁存器的写使能端开始有效, 主锁存器中”锁住”的数据将传播到从锁存器, 并作为整个D触发器的输出.

维持阶段.

此时时钟信号clk处于高电平, 故主锁存器的写使能端无效, 因此不受数据信号D变化的影响;

从锁存器的写使能端虽然有效, 但由于主锁存器保持不变, 故从锁存器也保持不变, 因而整个D触发器的输出端Q保持不变.

当时钟上升沿到来时, 数据被写入D触发器

D触发器是同步电路设计中的基本存储元件

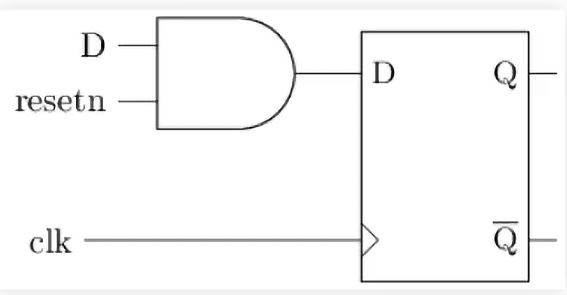

带复位端的D触发器

带复位端D触发器

resetn为低电平有效的复位信号

当resetn为1时，其功能与之前D触发器相同

当resetn为0时，将往D触发器写入0

即使resetn为0，也需要等待上升沿到来时执行清零操作（同步复位）

下降沿的D触发器

原版 (上升沿)：

Master 接收 $\overline{CLK}$ (低电平通)。
Slave 接收 $CLK$ (高电平通)。

修改版 (下降沿)：

Master 改为接收 $CLK$ (高电平通)。
(这样 CLK=1 时，Master 就在采样)
Slave 改为接收 $\overline{CLK}$ (低电平通)。
(这样 CLK 变成 0 时，Slave 才开门放行)

带使能端的D触发器

EN有效时，选择D作为D触发器的输入
EN无效时，选择D触发器中存储的当前数据作为D触发器的输入（即D触发器中存储的值保持不变）

寄存器(register)

可同时读写多位的结构

由多个D触发器组成

可采用带置位端或者复位端的D触发器，实现寄存器的初始化

如依次采用DFFS,DFFR,DFFR,DFFS来构成4位寄存器，使其在电路复位后存储9（0b1001）
