F3 数字逻辑电路基础（上）

通过晶体管实现 0 和 1

金属-氧化物-半导体场效应晶体管（MOSFET）。

栅极，源极，漏极。

类比为生活中的开关：

• 栅极电压 → 手
• 源极和漏极 → 开关连接的两端

晶体管开关原理

以 nMOS 为例，根据其电气特性，nMOS 的功能如下：

• 当栅极电压与源极电压之间的差值（$V_G - V_S$）较大时，源极和漏极导通，相当于开关合上
• 当栅极电压与源极电压之间的差值较小时，源极和漏极截止，相当于开关断开

pMOS 的功能表现与 nMOS 类似，$V_S - V_G$ 较大时导通，较小时截止。

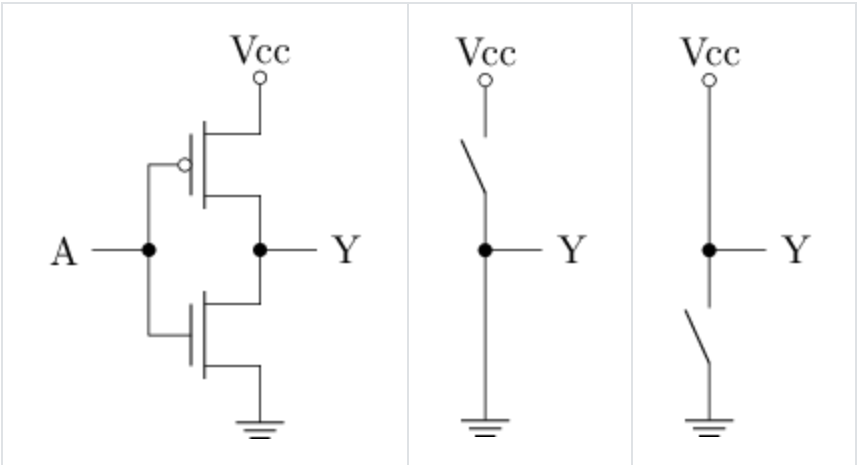

CMOS（Complementary MOS）

nMOS + pMOS，用 MOS 管的开关特性实现 0 和 1：

• 在 A 点加高电压时，下方的 n 管（nMOS）导通，上方的 p 管（pMOS）截止，相当于 Y 点与地相连，Y 点电压低
• 在 A 点加低电压时，下方的 n 管（nMOS）截止，上方的 p 管（pMOS）导通，相当于 Y 点与电源相连，Y 点电压高

逻辑 1：高电平；逻辑 0：低电平。

通过晶体管搭建门电路

门电路 = 对状态进行运算。

非运算（非门，反相器）

• A=1 时，Y=0
• A=0 时，Y=1

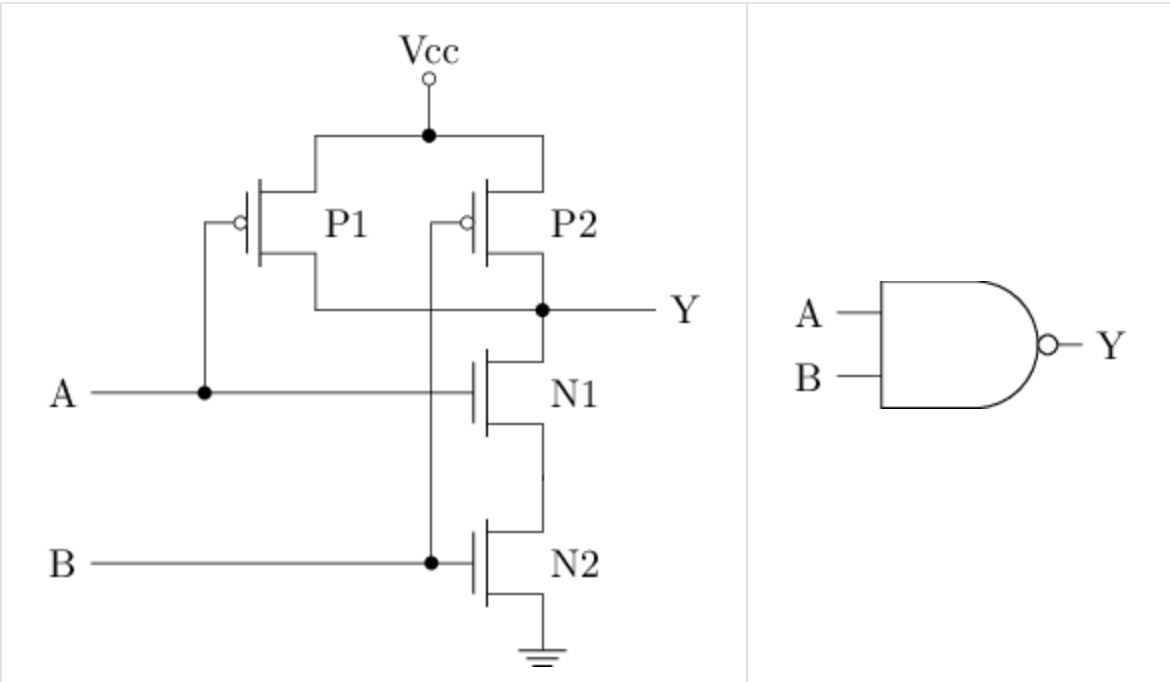

与非运算（与非门）

• P1 和 P2 并联，其中一者导通时，Y 为 1
• N1 和 N2 串联，两者均导通时，Y 为 0

与运算（与门）

与门 = 与非门 + 非门。

或非运算（或非门）

• P1 和 P2 串联，两者均导通时，Y 为 1
• N1 和 N2 并联，其中一者导通时，Y 为 0

或门

或门 = 或非门 + 非门。

传输门

C 和 C’ 为一对互补的控制信号：

• C 为 1 时，P 和 N 均导通，此时 A 和 B 连通
• C 为 0 时，P 和 N 均截止，此时 A 和 B 断开

三输入与非门

Y = ~(A & B & C)

晶体管数量对比：左图 10 个晶体管，右图 6 个晶体管。

异或运算（异或门，XOR）

两个输入不同时为 1，相同时为 0

由真值表得到逻辑表达式，相应步骤如下：

1. 根据输入情况描述一个表项。对于真值表中的每个表项，考虑每个输入信号，若输入为 1，则取输入信号本身；若输入为 0，则取输入信号的非。对这些信号进行与运算，即可得到该表项的描述。例如表中 A = 1, B = 0 的对应描述是 A & ~B。
2. 将输出为 1 的表项的对应描述组合成最终的逻辑表达式。例如在异或运算的真值表中，输出为 1 的情况有两种，分别是 A = 1, B = 0（对应 A & ~B）和 A = 0, B = 1（对应 ~A & B）。将这两种描述进行或运算，得到异或运算的逻辑表达式 Y = A ^ B = (A & ~B) | (~A & B)。

同或运算（同或门）

输入相同为 1，输入不同为 0。

逻辑表达式：Y = (~A & ~B) | (A & B)

门电路的面积

CMOS 电路的对等设计原则

0 和 1 的电气特性应当一致，这样使用者只需关心电路逻辑：

• 输出 0 所产生的电流，应当与输出 1 所吸收的电流一致（$I_{Y=1} = -I_{Y=0}$）
• 输出 1 时电流经过 p 管所产生的电压降，应当与输出 0 时电流经过 n 管所产生的电压降一致（$V_{CC} - V_{Y=1} = V_{Y=0} - V_{GND}$）

门电路面积

定义一个最小晶体管模型，将其面积定义为单位 1。此处认为 p 型晶体管和 n 型晶体管面积相同。

定义 #T(X) 为门电路 X 中包含的等效最小晶体管的数量。

非门的拓扑结构对称，所以 #T(not) = 2。

与非门拓扑结构不对称，电压降不满足对等设计原则。因此调整 n 管，使得电阻为原来的一半：#T(nand) = 6。

#T(nand) = 1 + 1 + 2 + 2 = 6
#T(and) = 8,  #T(nor) = 6,  #T(or) = 8,  #T(tg) = 2
// tg 为 transmission gate

三输入与非门：#T(nand) = #T(and) + #T(nand) = 14。

对于多输入的门电路：

• 用晶体管来搭建，面积和输入数量呈二次关系
• 用二输入门电路来搭建，面积和输入数量呈线性关系

进位计数法

二进制计数法

十六进制计数法

通过门电路搭建基本组合逻辑电路

译码器

一种将 k 位输入转换成最多 $2^k$ 种不同输出的电路。

n 选 1 译码器

将 n 位输入看成真值 x，使 $2^n$ 位输出中仅第 x 位为 1（独热码 one-hot）。常用于寻址。

2-4 译码器：

转码器

按照指定规则将一种编码的输入转换成另一种编码的输出。不要求输出最多只包含有 1 个 1。

常见应用：七段数码管译码器

7 段发光二极管 + 1 个小数点，将一组 4 位的输入信号解析为二进制整数，然后输出一组用于控制七段数码管亮灭情况的控制信号。

编码器

功能和 n 选 1 译码器相反，用于将独热码转换成相应的二进制数值。

• 若输入 $2^n$ 位独热码，且第 x 位为 1，则输出 n 位真值 x 的二进制数
• 若输出不为独热码，则输出 undefined
• 用途：根据独热码生成地址；找出独热码中 1 的位置

优先编码器（priority encoder）

支持独热码以外的输入，但只编码优先级最高的位：

• 若输入不为 0，则输出最高位 1 的位置
• 若输入为 0，则输出为 undefined

多路选择器

根据选择端选择一路输入，将来对数据来源和处理结果进行选择。

核心逻辑：与门是”守门员”，利用 $A \cdot 0 = 0$（强制清零）和 $A \cdot 1 = A$（原样通过）控制信号是否放行。1-2 译码器保证互斥，或门将两路信号安全合并。

用传输门实现多路选择器

比较器

检查两个输入的每一位是否完全一致。

加法器

1 位加法器

半加法器（Half Adder）：输入无进位的加法器

S = A ^ B
C = A & B

全加器（Full Adder）：输入有进位的加法器

S = A ^ B ^ Cin
Cout = (A & B) | (Cin & (A ^ B))

多位加法器

行波进位加法器（Ripple-Carry Adder，RCA）：将低位 FA 的进位输出作为高位 FA 的进位输入。
